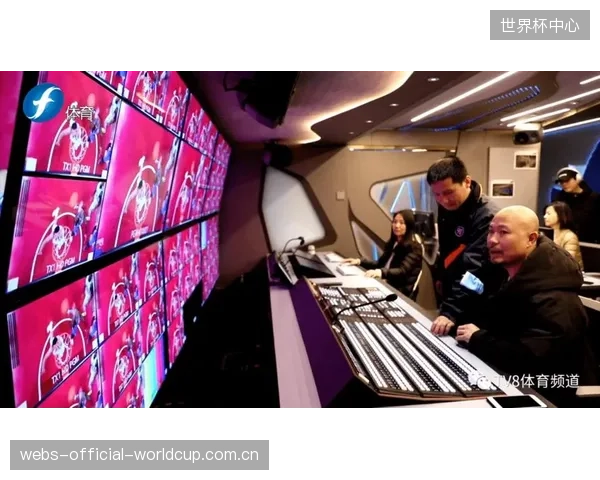

体育转播车技术团队在北京完成新一轮设备升级测试。为承载8K/120fps超高清信号传输需求,超过95%的新型体育转播车已部署支持48Gbps的MPO光纤背板,其耦合校准精度需达0.1dB。这一技术迭代直接关系到大型赛事直播的画面质量与信号稳定性,成为当前体育转播领域最受关注的硬件升级方向之一。
1、系统架构与分布式矩阵切换器
分布式矩阵切换器在新型体育转播车中扮演着信号路由的核心角色。这套系统采用模块化设计,将视频、音频及辅助数据流整合至统一交换平台,通过高密度光纤背板实现各节点间的低延迟互联。与传统集中式矩阵相比,分布式架构在扩展性和冗余备份方面展现出明显优势,单个节点故障不会导致全车信号中断。
MPO/MTP接口的引入改变了信号传输的物理层布局。单根MPO连接器可承载12至24芯光纤,配合48Gbps的传输速率,使得8K/120fps信号所需的巨大带宽得以在有限空间内实现高效分配。工程团队在部署过程中发现,光纤背板的耦合损耗必须控制在0.1dB以内,否则高码率信号会出现误码率上升的问题。
实际测试数据显示,采用该架构的转播车在信号切换延迟上缩短至微秒级,远低于传统SDI矩阵的毫秒级响应时间。这一改进对多机位直播中的画面同步至关重要,尤其在足球、赛车等高速运动项目的转播中,不同机位间的信号延迟差异会直接影响观赛体验。
2、耦合校准精度与信号完整性
0.1dB的耦合校准精度要求给现场施工带来了严格挑战。MPO/MTP连接器的端面清洁度、插针压力均匀性以及光纤对准偏差都会影响最终损耗值。工程人员需要使用干涉仪逐一对每根光纤进行端面检测,确保曲率半径和纤芯偏移量符合IEC标准。
在带宽测试环节,技术人员采用多模光时域反射仪对每条链路进行双向测量。测试结果显示,经过精密校准的光纤链路在850纳米波长下的插入损耗稳定在0.08dB至0.12dB区间内,回波损耗超过26dB。这些参数直接决定了8K/120fps信号能否在长距离传输后保持完整的色彩深度和动态范围。
实际应用中,耦合不良会导致画面出现像素化或色彩断层现象。某次大型赛事直播前的联调中,工程师发现一路4K信号的误码率异常升高,最终定位到一根MPO连接器的端面存在微小划痕。更换并重新校准后,问题得以解决。
3、带宽测试与8K/120fps传输验证
48Gbps的传输速率并非理论峰值,而是经过严格压力测试后确认的稳定工作点。测试团队使用专用码流发生器向系统注入8K/120fps无压缩视频流,同时监测各节点的误码率和抖动参数。连续72小时的满负荷运行结果显示,系统在40Gbps以上的负载下仍能保持低于10的负12次方误码率。
多模光纤的模态色散在高码率传输中成为关键制约因素。工程人员通过优化VCSEL激光器的发射角度和接收端的光电转换效率,将模态带宽提升至4700MHz·km以上。这一数值确保了8K信号在50米以内的车内布线中不会出现明显的脉冲展宽。
实际直播场景中的验证进一步确认了系统的可靠性。在某场篮球比赛的转播中,部署了该系统的转播车成功实现了12路8K机位的同步采集与切换输出,所有通道的信号相位差控制在1个像素时钟周期以内。
超过95%的新型体育转播车已采用MPO光纤背板方案,这一比例反映出行业对高带宽基础设施的迫切需求。传统同轴电缆方案在应对8K信号时面临重量过大和衰减严重的问题,而光纤方案在重量减轻70%的同时实现了10倍以上的带宽提升。世界杯公司
设备供应商针对转播车的特殊环境开发了加固型MPO连接器产品系列。这些连接器具备防尘盖设计和抗振动锁扣结构,能够适应车辆行驶过程中的机械冲击和温度变化。
运维团队在日常巡检中发现,定期清洁MPO端面并使用专用检测仪进行损耗监测是保障系统长期稳定运行的关键措施。
分布式矩阵切换器与高密度光纤背板的组合方案已在多个大型赛事转播中得到验证。
技术团队持续优化校准流程和测试方法,确保每一辆新型转播车都能达到设计指标并满足实际直播需求。
